ZCQ氟塑料磁力自吸泵

  • 品牌厂家:JiangNan/江南泵业
  • 产品别名:ZCQ衬氟自吸泵|ZCQ四氟自吸泵
  • 主要材质:F46|铸铁
  • 流量范围:3-55m³/h
  • 扬程范围:10-32m
  • 功率范围:2.2-7.5kw
  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或量身定制,支持非标定制。
  • 库存配送:ZCQ氟塑料磁力自吸泵有货,全国送货保障!
产品详细描述Detailed description

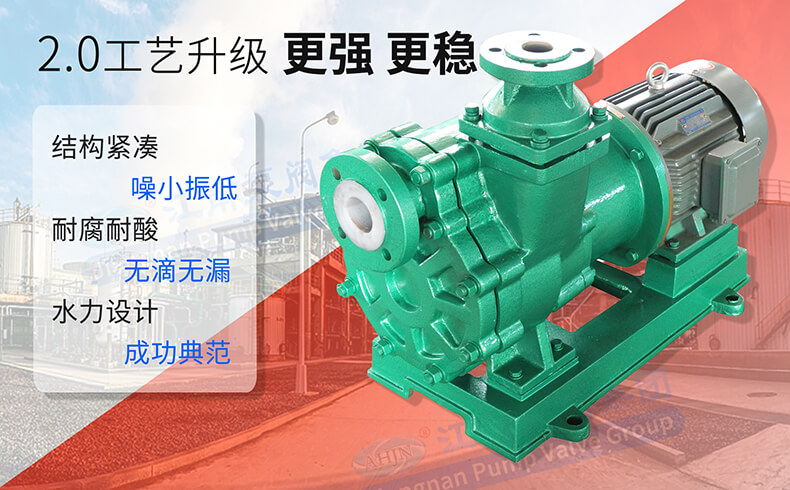

ZCQ氟塑料磁力自吸泵 产品概述
  • ZCQ系列自吸式磁力驱动泵简称“ZCQ自吸磁力泵”,是自吸泵磁力泵的完美组合。采用磁力耦合传动,不存在动密封点。因此即能防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象。
  • ZCQ自吸磁力泵又具有良好的自吸功能。其过流部件采用耐腐性氟材料。因此广泛用于医药、食品、制碱、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
  • 安徽江南泵阀制造的自吸磁力泵耐腐性强,气液分离快,自吸时间短,吸程高,工作时间长,效率高,静音低振等优点广受客户的好评与青睐。

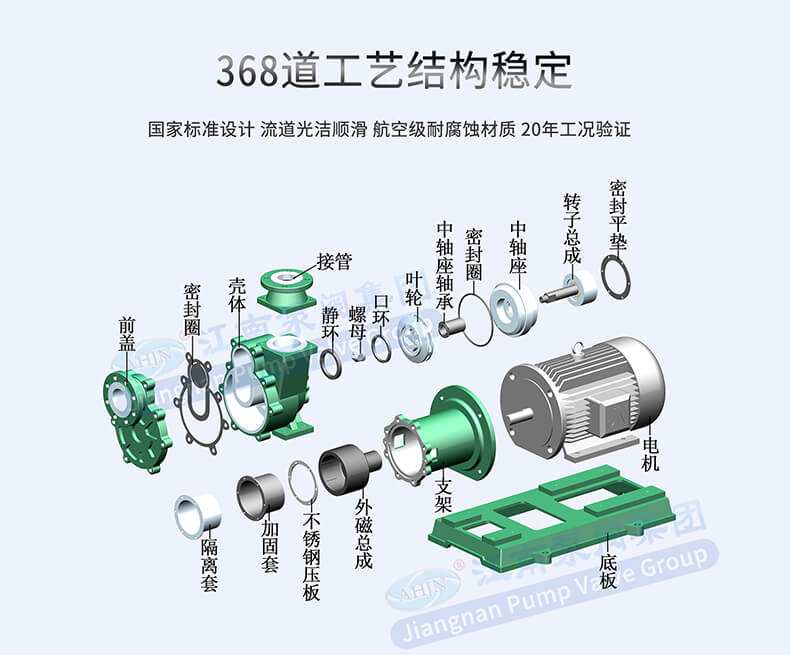

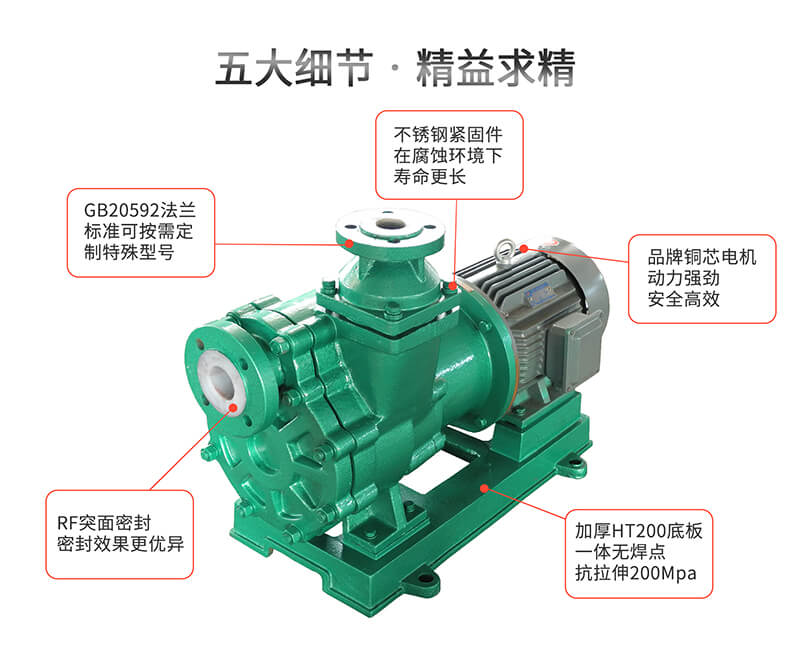

适用领域 优势说明 三维结构图 细节展示/优势 闭式叶轮 转子总成 外磁 底板 电机 型号参数

序号 型号 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m ³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 自吸高度 自吸时间
Flow Pump head η Inlet Outlet Npsh Power  self-priming self-priming
Model (m³/h) (m) (%) (mm) (mm) (m) (kw) (m) (s )
1 ZCQ40-32-125 5 22 42 φ40 φ32 3 2.2 3 150
6.3 20
7 10
2 ZCQ40-32-160 3 34 24 φ40 φ32 3 4 3 150
6.3 32
7.5 28
3 ZCQ50-40-125 10 22 42 φ50 φ40 3 2.2/3 3 150
12.5 20
15 18
4 ZCQ50-32-160 10 34 48 φ50 φ32 3.5 5.5 3 150
12.5 32
15 26
5 ZCQ65-50-160 15 32 55 φ65 φ50 4 7.5 3 150
25 30
30 25
6 ZCQ80-65-125 35 28 48 φ80 φ65 4.5 7.5 3 180
50 20
55 12

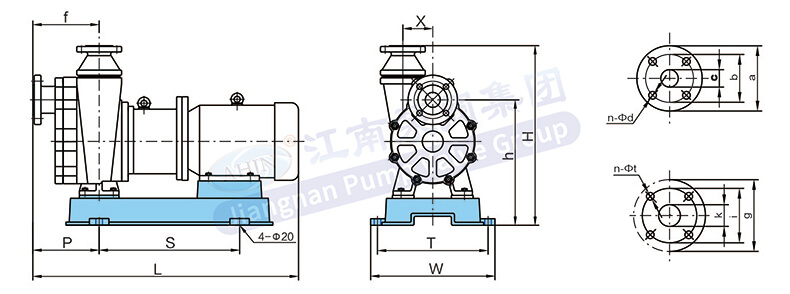

安装尺寸 尺寸图

序号 型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P f W T H h X c a b n-φd k g i n-φt
1 ZCQ40-32-160 756 275 180 185 240 190 450 270 95 40 150 110 4-Ф17.5 32 140 100 4-Ф14
2 ZCQ50-32-160 889 470 222 222 416 370 610 420 100 50 165 125 4-Ф17.5 32 140 100 4-Ф17.5
3 ZCQ60-50-160 889 470 222 222 416 370 590 420 100 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5
4 ZCQ80-65-125 970 430 355 215 470 435 550 370 110 80 200 160 8-Ф17.5 65 185 145 4-Ф17.5

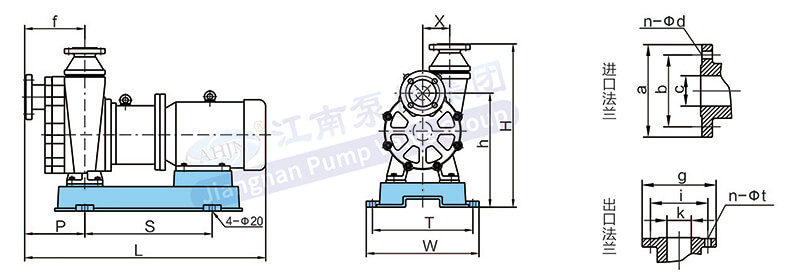

尺寸图2

序号 型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P f W T H h X c a b n-φd k g i n-φt
1 ZCQ40-32-125 684 400 170 208 340 305 510 300 94 40 150 110 4-Ф17.5 32 140 100 4-Ф17.5
2 ZCQ50-40-125 684 400 170 208 340 305 510 300 94 50 165 125 4-Ф17.5 40 150 110 4-Ф17.5
