JIH-W耐腐蚀不锈钢离心泵

  • 品牌厂家:JiangNan/江南泵业
  • 产品别名:JIH-W不锈钢泵|JIH-W离心泵
  • 主要材质:304/316/316L
  • 流量范围:1.5-1000m³/h
  • 扬程范围:4-82m
  • 功率范围:0.37-250kw
  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或量身定制,支持非标定制。
  • 库存配送:JIH-W耐腐蚀不锈钢离心泵有货,全国送货保障!
产品详细描述Detailed description

JIH-W耐腐蚀不锈钢离心泵 产品概述
  • JIH-W耐腐蚀不锈钢离心泵简称“JIH-W不锈钢离心泵”,过流部件采用304、316L等高品质不锈钢材质制造。该泵水力模型先进。设计有内装AF呋喃浸渍机械密封结构,安装尺寸符合ISO2858/GB5652标准,可根据客户需要配置API682标准的相应的冲洗方案。
  • JIH-W耐腐蚀不锈钢离心泵广泛应用于石油、化工、医药、卫生、农药、造纸、染料、污水处理等领域。
  • JIH-W耐腐蚀不锈钢离心泵高效节能、抗汽蚀性能强,适用温度范围广。具有运行稳定、噪音振动低、可靠性高、寿命长等优点,是碱液、醇类、各种有机溶剂等介质的理想输送设备。

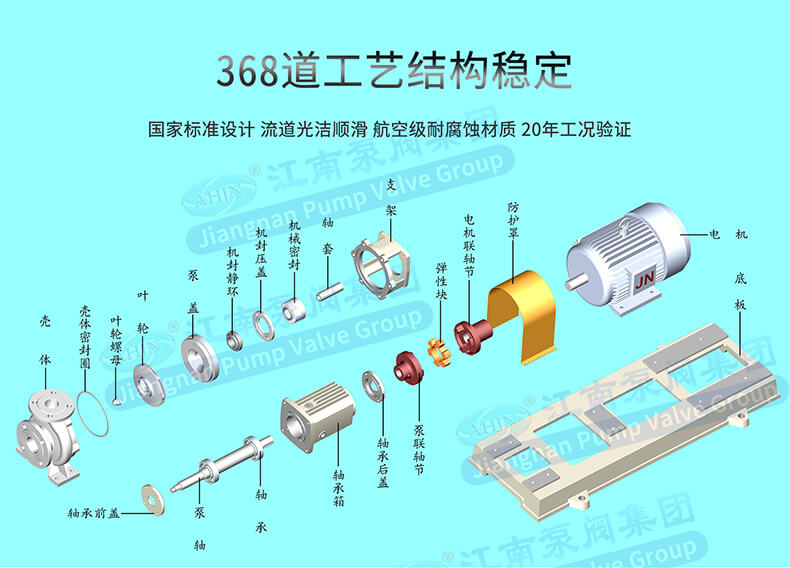

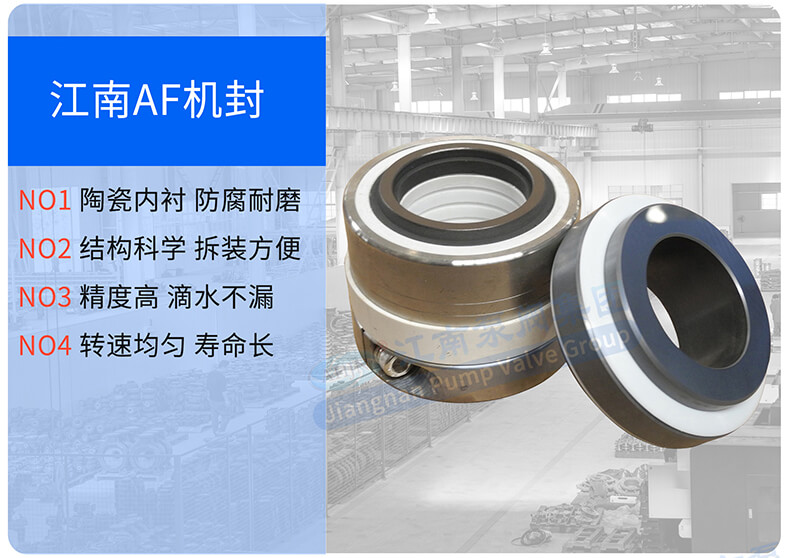

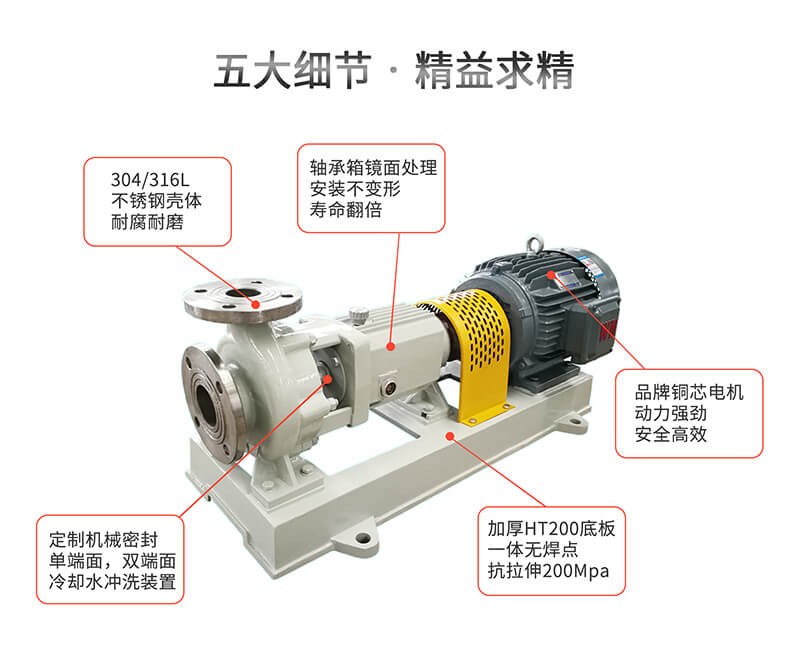

适用范围 优势说明 三维结构图 细节展示/优势 不锈钢叶轮 不锈钢壳体 AF机封 长泵轴 联轴器 轴承 底板 电机 型号参数

序号 型号(Model) 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kW) (kg)
1 JIH-W25-20-125 2 20 27 φ25 φ20 2 0.75 55
2 JIH-W25-20-160 2 32 25 φ25 φ20 2 1.1 60
3 JIH-W25-20-200 2 50 22 φ25 φ20 2 2.2 85
4 JIH-W32-20-125 3.6 20 32 φ32 φ20 2 1.1 60
5 JIH-W 32-20-160 3.6 32 30 φ32 φ20 2 1.5 70
6 JIH-W32-20-200 3.6 50 27 φ32 φ20 2.5 3 100
7 JIH-W40-25-125 6.3 20 39 φ40 φ25 2.5 1.5 65
8 JIH-W40-25-160 6.3 32 36 φ40 φ25 2.5 2.2 75
9 JIH-W40-25-200 6.3 50 32 φ40 φ25 2.5 5.5 120
10 JIH-W40-25-250 6.3 80 28 φ40 φ25 2.5 7.5 165
11 JIH-W50-32-125 12.5 20 50 φ50 φ32 2.5 2.2 70
12 JIH-W50-32-160 12.5 32 48 φ50 φ32 2.5 4 120
13 JIH-W50-32-200 12.5 50 45 φ50 φ32 2.5 7.5 155
14 JIH-W50-32-250 12.5 80 39 φ50 φ32 2.5 11 220
15 JIH-W65-50-125 25 20 62 φ65 φ50 2.5 3 85
16 JIH-W65-50-160 25 32 58 φ65 φ50 2.5 5.5 135
17 JIH-W65-40-200 25 50 52 φ65 φ40 2.5 11 190
18 JIH-W65-40-250 25 80 49 φ65 φ40 2.5 15 250
19 JIH-W80-65-125 50 20 66 φ80 φ65 3 5.5 105
20 JIH-W80-65-160 50 32 64 φ80 φ65 3 11 170
21 JIH-W80-50-200 50 50 60 φ80 φ50 3 15 210
22 JIH-W80-50-250 50 80 56 φ80 φ50 3.5 30 360
23 JIH-W100-80-125 100 20 73 φ100 φ80 3.5 11 175
24 JIH-W100-80-160 100 32 69 φ100 φ80 3.5 15 215
25 JIH-W100-65-200 100 50 65 φ100 φ65 3.5 30 350
26 JIH-W100-65-250 100 80 62 φ100 φ65 4 45 480
27 JIH-W125-80-160 160 32 70 φ125 φ80 4 30 410
28 JIH-W125-100-200 200 50 69 φ125 φ100 4.5 55 590
序号 型号(Model) 转速(Rev) =1450r/min   介质密度(Medium density)=1000kg/m ³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kW) (kg)
1 JIH-W25-20-125 1 5 24 φ25 φ20 2 0.37 51
2 JIH-W25-20-160 1 8 22 φ25 φ20 2 0.37 56
3 JIH-W25-20-200 1 12.5 20 φ25 φ20 2 0.55 68
4 JIH-W32-20-125 1.8 5 28 φ32 φ20 2 0.37 55
5 JIH-W32-20-160 1.8 8 27 φ32 φ20 2 0.55 60
6 JIH-W32-20-200 1.8 12.5 23 φ32 φ20 2.5 0.55 80
7 JIH-W40-25-125 3.2 5 35 φ40 φ25 2.5 0.37 58
8 JIH-W40-25-160 3.2 8 33 φ40 φ25 2.5 0.55 65
9 JIH-W40-25-200 3.2 12.5 30 φ40 φ25 2.5 1.1 88
10 JIH-W40-25-250 3.2 20 25 φ40 φ25 2.5 1.1 115
11 JIH-W50-32-125 6.3 5 45 φ50 φ32 2.5 0.55 60
12 JIH-W50-32-160 6.3 8 42 φ50 φ32 2.5 0.55 70
13 JIH-W50-32-200 6.3 12.5 38 φ50 φ32 2.5 1.1 90
14 JIH-W50-32-250 6.3 20 34 φ50 φ32 2.5 1.5 140
15 JIH-W65-50-125 12.5 5 57 φ65 φ50 2.5 0.55 64
16 JIH-W65-50-160 12.5 8 53 φ65 φ50 2.5 1.1 78
17 JIH-W65-40-200 12.5 12.5 46 φ65 φ40 2.5 1.5 100
18 JIH-W65-40-250 12.5 20 43 φ65 φ40 2.5 2.2 165
19 JIH-W80-65-125 25 5 62 φ80 φ65 2.8 1.1 85
20 JIH-W80-65-160 25 8 59 φ80 φ65 2.8 1.5 97
21 JIH-W80-50-200 25 12.5 55 φ80 φ50 2.8 2.2 115
22 JIH-W80-50-250 25 20 53 φ80 φ50 2.8 4 185
23 JIH-W100-80-125 50 5 65 φ100 φ80 3 1.5 110
24 JIH-W100-80-160 50 8 61 φ100 φ80 3 2.2 140
25 JIH-W100-65-200 50 12.5 57 φ100 φ65 3 4 260
26 JIH-W100-65-250 50 20 54 φ100 φ65 3 7.5 330
27 JIH-W125-80-160 80 8 68 φ125 φ80 3.2 4 280
28 JIH-W125-100-200 100 12.5 65 φ125 φ100 3.5 7.5 330
29 JIH-W125-100-250 100 20 70 φ125 φ100 3.5 11 360
30 JIH-W125-100-315 100 32 67 φ125 φ100 3.5 18.5 430
31 JIH-W125-100-400 100 50 64 Ф125 Ф100 3.8 37 520
32 JIH-W150-125-250 200 20 74 φ150 φ125 3.8 22 460
33 JIH-W150-125-315 200 32 69 φ150 φ125 4 45 580
34 JIH-W150-125-400 200 50 66 φ150 φ125 4 75 760
35 JIH-W200-150-250 400 20 76 φ200 φ150 4.2 55 590
36 JIH-W200-150-315 400 32 73 φ200 φ150 4.5 75 820
37 JIH-W200-150-400 400 50 70 φ200 φ150 4.5 110 1080
38 JIH-W250-200-250 650 20 78 Ф200 Ф150 4.5 75 940
39 JIH-W250-200-315 650 32 75 Ф200 Ф150 4.8 110 1160
40 JIH-W250-200-400 650 50 72 Ф200 Ф150 5 132 1380
41 JIH-W300-250-250 1000 20 79 Ф300 Ф250 5.5 110 1320
42 JIH-W300-250-315 1000 32 77 Ф300 Ф250 6 160 1750
43 JIH-W300-250-400 1000 50 74 Ф300 Ф250 6 250 2380

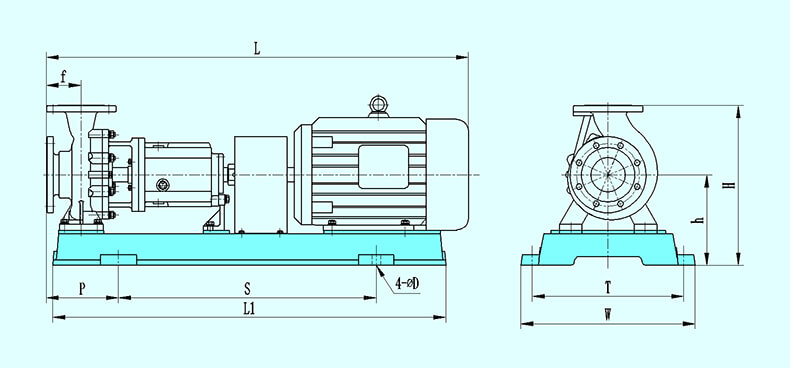

安装尺寸 尺寸图

序号 型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Model Outside and installing size Inlet flange size Exit flange size
L L1 S P f W T H h D c a b n-φd k g i n-φt
1 JIH-W25-20-125 755 678 475 119 80 310 270 320 180 19 25 115 85 4-φ14 20 105 75 4-φ14
2 JIH-W25-20-160 829 770 550 119 80 310 270 340 190 19 25 115 85 4-φ14 20 105 75 4-φ14
3 JIH-W25-20-200 893 850 580 151 80 390 320 390 210 19 25 115 85 4-φ14 20 105 75 4-φ14
4 JIH-W32-20-125 755 678 475 119 80 310 270 320 180 19 32 140 100 4-φ18 20 105 75 4-φ14
5 JIH-W32-20-160 854 770 650 119 80 310 270 340 190 19 32 140 100 4-φ18 20 105 75 4-φ14
6 JIH-W32-20-200 938 850 580 151 80 390 320 390 210 19 32 140 100 4-φ18 20 105 75 4-φ14
7 JIH-W40-25-125 857 810 540 150 80 360 320 320 180 19 40 150 110 4-φ18 25 115 85 4-φ14
8 JIH-W40-25-160 877 810 540 150 80 360 320 360 200 19 40 150 110 4-φ18 25 115 85 4-φ14
9 JIH-W40-25-200 1033 925 650 165 80 435 385 440 260 25 40 150 110 4-φ18 25 115 85 4-φ14
10 JIH-W50-32-125 881 810 540 150 80 360 320 320 180 19 50 165 125 4-φ18 32 140 100 4-φ18
11 JIH-W50-32-160 980 890 600 160 80 385 335 392 232 25 50 165 125 4-φ18 32 140 100 4-φ18
12 JIH-W50-32-200 1040 925 650 165 80 435 385 440 260 25 50 165 125 4-φ18 32 140 100 4-φ18
13 JIH-W65-50-125 935 850 580 151 80 390 350 322 182 18 65 185 145 4-φ18 50 165 125 4-φ18
14 JIH-W65-50-160 1040 925 650 165 80 435 385 392 232 25 65 185 145 4-φ18 50 165 125 4-φ18
15 JIH-W65-40-200 1204 1128 740 193 100 500 435 440 260 25 65 185 145 4-φ18 40 150 110 4-φ18
16 JIH-W80-65-125 1073 925 650 185 100 435 385 392 232 25 80 200 160 8-φ18 65 185 145 4-φ18
17 JIH-W80-65-160 1220 1128 740 208 100 500 435 440 260 25 80 200 160 8-φ18 65 185 145 4-φ18
18 JIH-W80-50-200 1206 1128 740 193 100 500 435 460 260 25 80 200 160 8-φ18 50 165 125 4-φ18
19 JIH-W100-80-125 1230 1128 740 208 100 500 435 440 260 25 100 220 180 8-φ18 80 200 160 8-φ18
20 JIH-W100-80-160 1212 1128 740 208 100 500 435 460 260 25 100 220 180 8-φ18 80 200 160 8-φ18
21 JIH-W100-65-200 1470 1350 945 210 100 595 535 525 300 25 100 220 180 8-φ18 65 185 145 4-φ18
22 JIH-W125-100-200 1705 1620 1060 300 125 670 600 690 410 28 125 250 210 8-φ18 100 220 180 8-φ18
