您所在的位置：
CQB中型氟塑料磁力化工泵
《产品说明书下载》
- 品牌厂家：JiangNan/江南泵业
- 产品别名：CQB磁力化工泵|CQB四氟化工泵
- 主要材质：F4丨F46丨PFA
- 流量范围：0.5-120m³/h
- 扬程范围：1.5-50m
- 功率范围：0.025-18.5kw
- 特别说明：产品图片以及参数跟实际产品略有差异
- 定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
- 库存配送：CQB中型氟塑料磁力化工泵有货，全国送货保障！
产品详细描述Detailed description
- CQB中型氟塑料磁力化工泵简称为“CQB中型磁力化工泵”，采用磁力耦合传动，不存在动密封点，因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力化工泵类型。
- CQB中型氟塑料磁力化工泵过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性，因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
- CQB中型氟塑料磁力化工泵可输送介质：输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易燃、易漏、易爆液体化学介质的输送。
- 安徽江南泵阀是研发制造型氟塑料磁力化工泵厂家，拥有以下磁力化工泵的专利与资质：
| 序号 | 型号(Model) | 转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³ | |||||||
| 流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 整机重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
| (m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
| 1 | CQB50-32-160B | 12.5 | 32 | 40 | φ50 | φ32 | 3.5 | 4 | 110 |
| 2 | CQB65-50-160B | 20 | 25 | 38 | φ65 | φ50 | 4 | 4 | 100 |
| 3 | CQB65-50-180F | 20 | 38 | 46 | φ65 | φ50 | 5.5 | 5.5 | 120 |
| 4 | CQB80-65-125F | 50 | 20 | 51 | φ80 | φ65 | 4 | 7.5 | 95 |

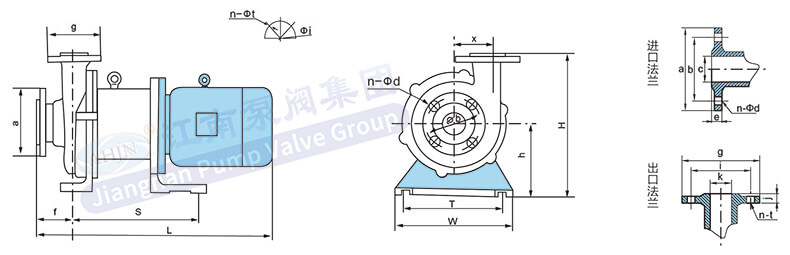

| 序号 | 系列型号 | 外 型 安 装 尺 寸 | 进口法兰尺寸 | 出口法兰尺寸 | |||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | |||||||||||||||
| Model | L | S | f | W | T | H | h | x | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB32-20-160F | 578 | 225 | 85 | 225 | 180 | 330 | 160 | / | 32 | 140 | 100 | 4-Ф13.5 | 20 | 100 | 75 | 4-Ф13.5 |
| 2 | CQB40-25-160F | 625 | 225 | 85 | 220 | 220 | 330 | 170 | / | 40 | 150 | 110 | 4-Ф13.5 | 25 | 115 | 85 | 4-Ф13.5 |
| 3 | CQB50-32-160F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 4 | CQB50-32-160B | 675 | 300 | 106 | 260 | 220 | 330 | 170 | / | 55 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 5 | CQB65-50-125F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 6 | CQB65-50-150F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 7 | CQB65-50-160F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 8 | CQB65-50-160B | 760 | 350 | 125 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 9 | CQB65-50-180F | 710 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
页面版权备注
此CQB中型氟塑料磁力化工泵描述版权归 “安徽江南泵阀集团有限公司” 所有；本文共被查阅 66 次。
当前页面链接：https://www.jnhgbf.com/product/chanpinku/2021/1023/1814.html
本文关键词：磁力化工泵,CQB磁力化工泵
未经授权，禁止任何站点镜像、采集、或复制本站内容，违者通过法律途径维权到底！
如您对'CQB中型氟塑料磁力化工泵'想了解更多,可以发送询盘,我们即时回电!
