IMD塑料磁力泵
《产品说明书下载》
- 品牌厂家:JiangNan/江南泵业
- 产品别名:IMD塑料磁力泵|IMD四氟塑料磁力泵
- 主要材质:F46|铸铁
- 流量范围:2-180m³/h
- 扬程范围:6-55m
- 功率范围:2.2-18.5kw
- 特别说明:产品图片以及参数跟实际产品略有差异
- 定制说明:一切规格按照客户实际情况或量身定制,支持非标定制。
- 库存配送:IMD塑料磁力泵有货,全国送货保障!
产品详细描述Detailed description


- IMD塑料磁力泵简称“IMD塑料泵”-主要部件采用钢衬F46,泵体强度高,采用高性能磁性材料“钕铁硼”做内外磁体,隔离套采用进口非金属材料制成,大大降低了磁涡流损耗,可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。

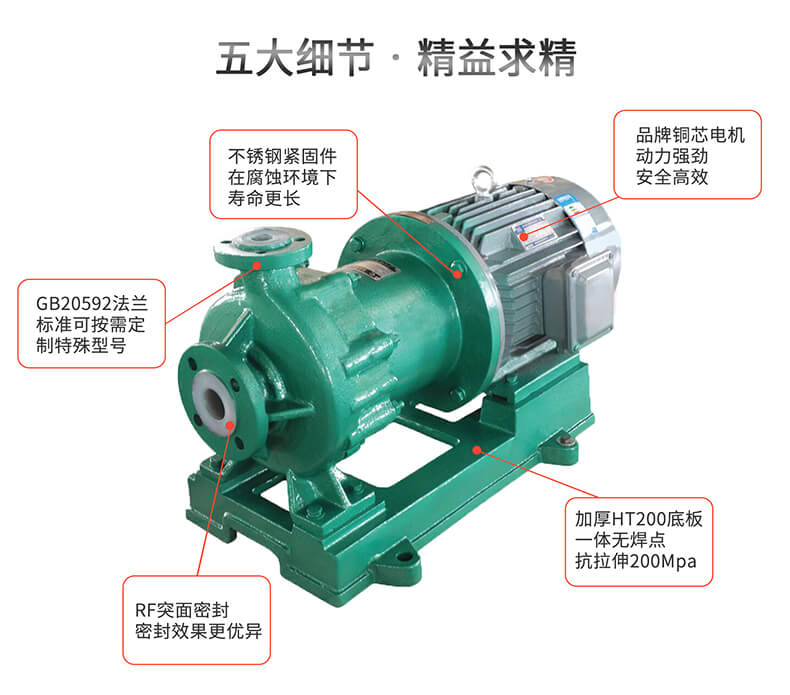

- IMD塑料磁力泵驱动形式为磁力间接无接触驱动,内外磁体间用隔离套完全隔离,使泵腔处于完全封闭状态,耐强腐蚀,无泄漏,泵壳有底脚,泵和电机固定在共用的的底座上,稳定性好,运行噪音和振动更低。从而完全防止了滴漏现象,不会污染使用场地,特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。

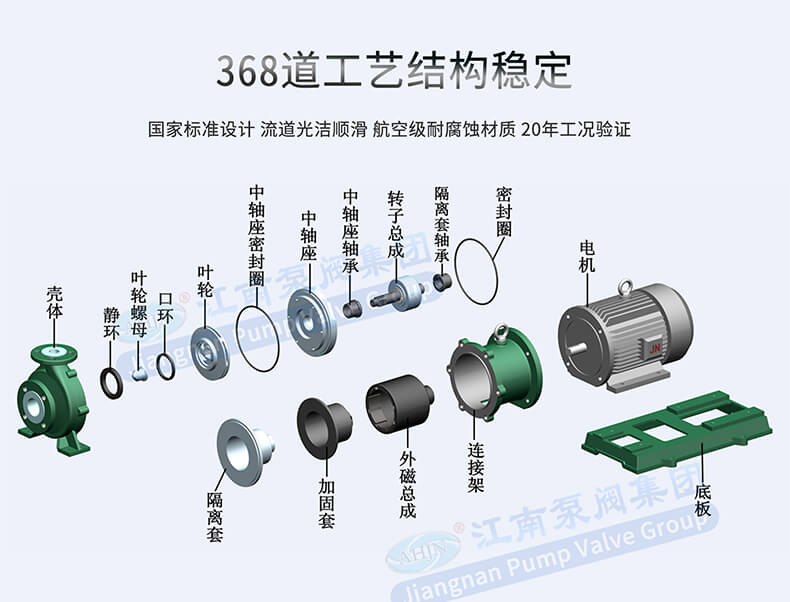

- 结构设计为后拉式,IMD塑料磁力泵的外型及安装尺寸均按ISO国际标准设计制造,所有规格均为电机直联式,由中间支架支撑,结构紧凑,拆卸方便。检修、更换零部件时,可将核心部件直接从后面抽出,不用拆卸管路和底座,节省了工时维护和成本,极大地方便了客户。
- 安徽江南泵阀是研发制造型塑料磁力泵厂家,拥有以下塑料磁力泵的专利与资质:











序号 | 型号(Model) | 转速(Rev) =1450r/min 介质密度(Medium density)=1000kg/m ³ | |||||||
流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 整机重量 | ||
Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
(m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
1 | IMD40-25-140 | 6 | 25 | 35 | φ40 | φ25 | 3 | 3 | 75 |
2 | IMD40-25-150 | 6 | 28 | 33 | φ40 | φ25 | 3 | 3 | 75 |
3 | IMD40-25-160 | 6 | 33 | 32 | φ40 | φ25 | 3 | 3 | 75 |
4 | IMD40-25-180 | 6 | 40 | 30 | φ40 | φ25 | 3 | 4 | 85 |
5 | IMD40-25-200 | 6 | 50 | 28 | φ40 | φ25 | 3 | 5.5 | 105 |
6 | IMD50-32-140 | 12 | 25 | 38 | φ50 | φ32 | 3.5 | 3 | 75 |
7 | IMD50-32-150 | 12 | 28 | 39 | φ50 | φ32 | 3.5 | 4 | 80 |
8 | IMD50-32-160 | 12 | 33 | 40 | φ50 | φ32 | 3.5 | 4 | 80 |
9 | IMD50-32-180 | 12 | 40 | 36 | φ50 | φ32 | 3.5 | 5.5 | 110 |
10 | IMD50-32-200 | 12 | 50 | 34 | φ50 | φ32 | 3.5 | 7.5 | 115 |
11 | IMD65-50-145 | 25 | 25 | 50 | φ65 | φ50 | 4 | 4 | 85 |
12 | IMD65-50-160 | 25 | 32 | 53 | φ65 | φ50 | 4 | 5.5 | 90 |
13 | IMD65-40-180 | 25 | 40 | 48 | φ65 | φ40 | 4 | 7.5 | 120 |
14 | IMD65-40-200 | 25 | 50 | 45 | φ65 | φ40 | 4 | 11 | 250 |
15 | IMD80-65-125 | 50 | 20 | 58 | φ80 | φ65 | 4 | 7.5 | 95 |
16 | IMD80-65-150 | 50 | 25 | 57 | φ80 | φ65 | 4.5 | 7.5 | 120 |
17 | IMD80-65-165 | 50 | 35 | 55 | φ80 | φ65 | 4.5 | 11 | 180 |
18 | IMD80-50-180 | 50 | 40 | 51 | φ80 | φ65 | 4.5 | 11 | 185 |
19 | IMD80-50-200 | 50 | 50 | 48 | φ80 | φ65 | 4.5 | 15 | 195 |
20 | IMD100-80-125 | 100 | 20 | 60 | φ100 | φ80 | 5 | 11 | 180 |
21 | IMD100-80-150 | 100 | 25 | 62 | φ100 | φ80 | 5 | 15 | 220 |
22 | IMD100-80-170 | 100 | 36 | 60 | φ100 | φ80 | 5 | 18.5 | 245 |
23 | IMD125-100-180 | 150 | 35 | 63 | φ125 | φ100 | 6 | 30 | 320 |
