泵和电机联轴器的找正、对中方法分享

来源:www.jnhgbf.com   时间:2019-08-30 15:13:07   热度:131℃

文章摘要

电机联轴器找正又叫找同心.泵、电机都安装完之后,然后一项工作就是泵与电机找同心,也就是使泵与原动机的轴心在同一直线上,使之在运转中不致使振动.1、泵对中的重要性泵和电机的联轴器所...

  电机联轴器找正又叫找同心。、电机都安装完之后,然后一项工作就是泵与电机找同心,也就是使泵与原动机的轴心在同一直线上,使之在运转中不致使振动。

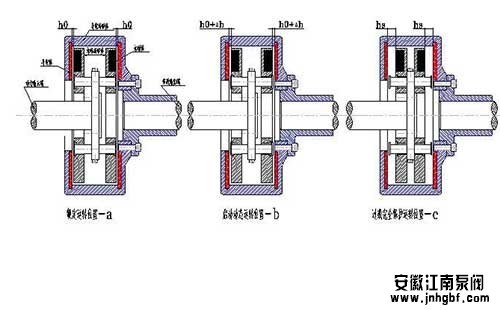

电机联轴器

  推荐阅读:《电机日常检查与维护,你做对了吗?

  1、泵对中的重要性

  泵和电机的联轴器所衔接的两根轴的旋转核心应严厉的同心,联轴器在安装时必需准确地找正、对中,否则将会在联轴器上引起很大的应力,并将重大地影响轴、轴承和轴上其余整机的畸形工作,甚至引起整台机器和基本的振动或破坏等。因而,泵跟电机联轴器的找恰是安装和检验进程中很主要的工作环节之一。

  2、联轴器找正是偏移情况的剖析


  在安装新泵时,对于联轴器端面与轴线之间的垂直度能够不作检讨,但安装旧泵时,必定要细心地检查,发明不垂直时要调整垂直后再进行找正。个别情况下,可能碰到的有以下四种情况。

  1)S1=S2,a1=a2 两半靠背轮端面是处于既平行又同心的正确位置,这时两轴线必须位于一条直线上。

  2)S1=S2,a1≠a2 两半靠背轮端面平行但轴线不同心,这时两轴线之间有平行的径向位移e=(a2-a1)/2。

  3)S1≠S2,a1=a2 两半靠背轮端面固然同心但不平行,两轴线之间有角向位移α。

  4)S1≠S2,a1≠a2 两半靠背轮端面既不同心又不平行,两轴线之间既有径向位移e又有角向位移α。

  联轴器处于一种情况是咱们在找正中致力到达的状况,而第二、三、四种状态都不准确,需要我们进行调整,使其达到一种情形。

  在安装装备时,首先把从念头(泵)装置好,使其轴线处于程度地位,而后再安装自动机(电机),所以找正时只须要调整主动机,即在主动机(电机)的支脚下面加调整垫面的方式来调节。

  3、找正时测量调节方法

  下面重要先容在检修过程中常用的两种测量调整方法,依据测量工具不同可分为:

  1)利用刀形尺和塞尺测量联轴器的不同心和应用楔形空隙轨或塞尺丈量联轴器端面的不平行度,这种方法实用于弹性联接的低转速、精度请求不高的设备。

  2)利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况,这种方法适用于转速较高、刚性联接和精度要求高的滚动设备。

电机联轴器

  留神:

  1)在用塞尺和刀形尺找正时,联轴器径向端面的名义上都应当平坦、润滑、无锈、无毛刺。

  2)为了看清刀形尺的光芒,应用手电筒。

  3)对终极测量值,电机的地脚螺栓应是完全紧固,无一松动。

  4)用专用工具找正时,作好统一记号,为防止测量数据误差加大,并应把靠背轮均分为4-8个点,以便取到正确的数据。

  5)作好记载使找正的重要一环。

  加调整垫面时有以下办法:

  1)直(感)观(教训加、减垫)由于在检修中,一些泵的找正并不完整具备良好的前提和工具,在调整时,老师傅的经验会起到很大的作用(每次加、减垫都应斟酌电机螺栓的松紧状态及其余量)。

  2)盘算法

  Ⅰ 原始状态

  Ⅱ 抬高Δh

  Ⅲ 调节后的轴心线

  (1)先打消联轴器的高差

  电机轴应向上用垫片抬高Δh,这是前支座A和后支座B应同时在座下加垫Δh。

  (2)排除联轴器的张口

  在A、B支座下分辨增添不同厚度的垫片,B支座加的垫应比A支座的后一些。

  总的调剂垫片的厚度为:前支座A:Δh+AC;后支座B:Δh+BD。

  水泵联轴器找中央偏差尺度(单位:mm)

  转速

  刚性

  弹性

  ≥3000

  ≤0.02

  ≤0.04

  <3000

  ≤0.04

  ≤0.06

  <1500

  ≤0.06

  ≤0.08

  <750

  ≤0.08

  ≤0.10

  <500

  ≤0.10

  ≤0.15

  水泵联轴器的端面间隔

  大型

  8-12mm

  中型

  6-8mm

  小型

  3-6mm

  注意:

  1)在用塞尺和刀形尺找正时,联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

  2)为了看清刀形尺的光线,使用手电筒。

  3)对于测量值,电机的地脚螺栓应是完全紧固,无一松动。

  4)用专用工具找正时,作好同一记号,为避免测量数据误差加大,并应把靠背轮均分为4-8个点,以便取到正确的数据。

  5)作好记录使找正的重要一环。

  . .
