详解氟合金离心泵止回阀的装配在进口还是出口

来源:www.jnhgbf.com   时间:2019-10-10 08:26:16   热度:119℃

文章摘要

氟合金离心泵在化工行业中应用特别广,但是氟合金离心泵通常不带自吸能力,应用时需灌腔,常用的办法是装配止回阀,那么氟合金离心泵在应用止回阀时,是装配在什么方位呢,是离心泵的...

  氟合金离心泵在化工行业中应用特别广,但是氟合金离心泵通常不带自吸能力,应用时需灌腔,常用的办法是装配止回阀,那么氟合金离心泵在应用止回阀时,是装配在什么方位呢,是离心泵的出口还是进口,有的不止用一个调节阀,可能会同时应用多个调节阀,那么止回阀是装配在这些调节阀的前面还是后面呢?

氟合金离心泵

  推荐阅读:《化工耐腐离心泵进口管道的安装注意事项

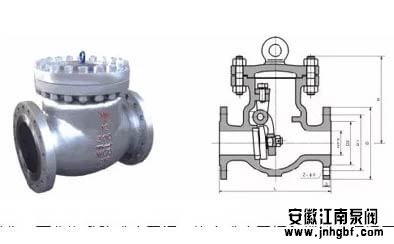

  止回阀又叫止回阀,是一种自动调节阀,它依靠管路内流动液体的压头推动阀瓣,来达到调节阀的阻断与开启,当液体停止流动,止回阀阀瓣阻断,它能有效预防管路内液体产生倒流,这对保持管路的安全及离心泵泵腔介质倒流启到了很大的用处。

  止回阀按构造划分,可分为升降式止回阀、旋启式止回阀与蝶式止回阀三种。升降式止回阀可分为立式与直通式两种。旋启式止回阀分为单瓣式、双瓣式与多瓣式三种。蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几点止回阀在联接形式上可分为螺纹联接、法兰联接、焊接与对夹式联接四种。

  装配止回阀是为了稳定离心泵内部水流的流向,从而保持泵的正确运转。所以有关止回阀的装配方位,到底是装配在泵前还是泵后,可以分两种状况:

  二种是装配在泵的后方。这种装配办法是液面高于泵的状况下,简便启停泵时不用关泵出水阀,较为是较之母管制泵系统,预防产生倒流的状况。

  通常来说,由于止回阀启闭动作较为频繁,内部联接部分及密封部件容易产生损坏,为便于修理,预防产生由于止回阀障碍而停运整个系统的状况,从这个角度参考,止回阀会装在出口闸阀或蝶阀之前。

  止回阀务必装配在泵的出口、出口调整阀之前的方位,以便维修止回阀。通常泵的出口前道是软联接【减震器】,接下来是止回阀,再接下来是隔断阀【如蝶阀、闸阀、截止阀等】.

  一、先装闸阀或是蝶阀后装止回阀

  优势:可以保护蝶阀或是闸阀,冲击力靠止回阀承担。

  缺点:止回阀谁来保护,止回阀是靠压头差来开关,如果总管压头高就关,泵的压头高就开,如果应用的泵流量不平稳,那么止回阀就会反复开关,会影响止回阀寿命。而且止回阀坏了,较为是母管制系统,需要停运系统后才能进行修理。

  二、先装止回阀后装闸阀或是蝶阀

  优势:可以保护止回阀,较为是在并连泵中,当一个泵不启用,其出口门阻断,另外一个泵启用的时候,冲击力都是闸阀或是蝶阀承担。止回阀产生障碍后,可以阻断进出口阀隔离系统进行修理。

  缺点:闸阀或是蝶阀谁来保护?曾经出现过一个案例,蝶阀的阀板被打烂了。

  一种是装配在泵前竖吸管端头,也叫底阀。目的是为了不用抽一次水向泵充一次水,因为泵内及其泵前的吸管内无水时泵只能空运转抽不上水,所以泵内务必充满水才能抽出水。这种泵的装配是高于液面时的一种办法,也叫负压法。
