GBF氟塑料管道泵

《产品说明书下载》

品牌厂家：JiangNan/江南泵业
产品别名：GBF衬氟管道泵|GBF四氟管道泵
主要材质：氟塑料
流量范围：0.5-120m³/h
扬程范围：1.5-50m
功率范围：0.75-37Kw

特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：GBF氟塑料管道泵有货，全国送货保障！

在线沟通 0563-5090136

产品详细描述Detailed description

GBF氟塑料管道泵产品概述

GBF氟塑料管道泵简称“GBF管道泵”是通过氟塑料热熔融模压工艺制造，具有特强的耐腐蚀性能的新型管道离心泵。
GBF氟塑料管道泵叶轮通过支架与电机直联，结构紧凑，选用波纹管外装式机械密封，轴封稳定可靠，直观易调。水力性能优越，吸入口过度均匀，过流部件采用全氟材料(FEP、PFA)制造。
安徽江南泵阀GBF氟塑料管道泵具有耐腐性强、耐温好、抗老化、运行平稳、噪音低、效率高、维护方便、使用寿命长等性能优点。

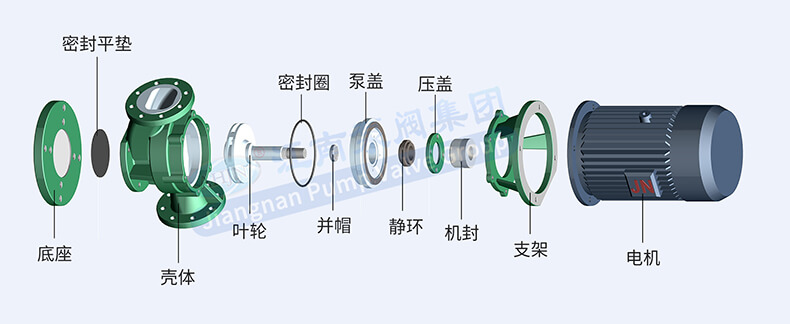

适用领域优势说明三维结构图细节展示/优势氟塑料叶轮机械密封型号参数

序号	型号	流量	扬程	效率	口径	口径	汽蚀余量	电机功率	转速
	型号	Flow	Pump head	η	CAL	CAL	Npsh	Power	Speed
	(Model)	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(r/min)
1	GBF25-15	2.5	15	34	25	25	4	0.75	2900
2	GBF32-20	3.6	20	44	32	32	4	1.1	2900
3	GBF40-20	6.3	20	46	40	40	4	1.5	2900
4	GBF40-30	6.3	30	40	40	40	4	2.2	2900
5	GBF40-50	6.3	50	46	40	40	4	5.5	2900
6	GBF50-20	12.5	20	57	50	50	4	2.2	2900
7	GBF50-30	12.5	30	51	50	50	4	3	2900
8	GBF50-50	12.5	50	58	50	50	4	5.5	2900
9	GBF65-20	25	20	65	65	65	4	3	2900
10	GBF65-30	25	30	60	65	65	4	5.5	2900
11	GBF65-50	25	50	54	65	65	4	7.5	2900
12	GBF80-20	40	20	67	80	80	4	4	2900
13	GBF80-30	45	30	66	80	80	4	7.5	2900
14	GBF80-50	50	50	71	80	80	4	15	2900
15	GBF80-80	50	80	59	80	80	4	22	2900
16	GBF100-20	100	20	35	100	100	4	11	2900
17	GBF100-30	100	30	46	100	100	4	15	2900
18	GBF125-18	80	18	68	125	125	4	7.5	1450
19	GBF150-15	100	15	77	150	150	4	7.5	1450
20	GBF150-30	150	30	73	150	150	4	22	1450
21	GBF200-20	400	20	79	200	200	4	37	1450

安装尺寸尺寸图

序号	型号	外　型　安　装　尺　寸							进口法兰尺寸		出口法兰尺寸
	型号	Outside and installing size							Inlet flange size		Exit flange size
	Model	L	L1	H	h	S	D	d	K	n-A	K	n-B
1	40GBF-30	354	177	590	126	28	280	240	110	4-M16	110	4-Φ17.5
2	50GBF-30	360	180	660	146	28	280	240	125	4-M16	125	4-M16
3	65GBF-30	360	180	720	149	28	280	240	145	4-Φ17.5	145	4-Φ17.5
4	80GBF-30	400	200	730	156	28	300	260	160	8-M16	160	8-M16
5	100ZBF-30	440	220	900	173	28	320	280	180	8-M16	180	8-M16
