ZCQ氟塑料磁力自吸泵

《产品说明书下载》

品牌厂家：JiangNan/江南泵业
产品别名：ZCQ衬氟自吸泵|ZCQ四氟自吸泵
主要材质：氟塑料
流量范围：3-55m³/h
扬程范围：10-32m
功率范围：2.2-7.5Kw

特别说明：产品图片以及参数跟实际产品略有差异
定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
库存配送：ZCQ氟塑料磁力自吸泵有货，全国送货保障！

在线沟通 0563-5090136

产品详细描述Detailed description

ZCQ氟塑料磁力自吸泵产品概述

ZCQ系列自吸式磁力驱动泵简称“ZCQ自吸磁力泵”，是自吸泵与磁力泵的完美组合。采用磁力耦合传动，不存在动密封点。因此即能防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象。
ZCQ自吸磁力泵又具有良好的自吸功能。其过流部件采用耐腐性氟材料。因此广泛用于医药、食品、制碱、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
安徽江南泵阀制造的自吸磁力泵耐腐性强，气液分离快，自吸时间短，吸程高，工作时间长，效率高，静音低振等优点广受客户的好评与青睐。

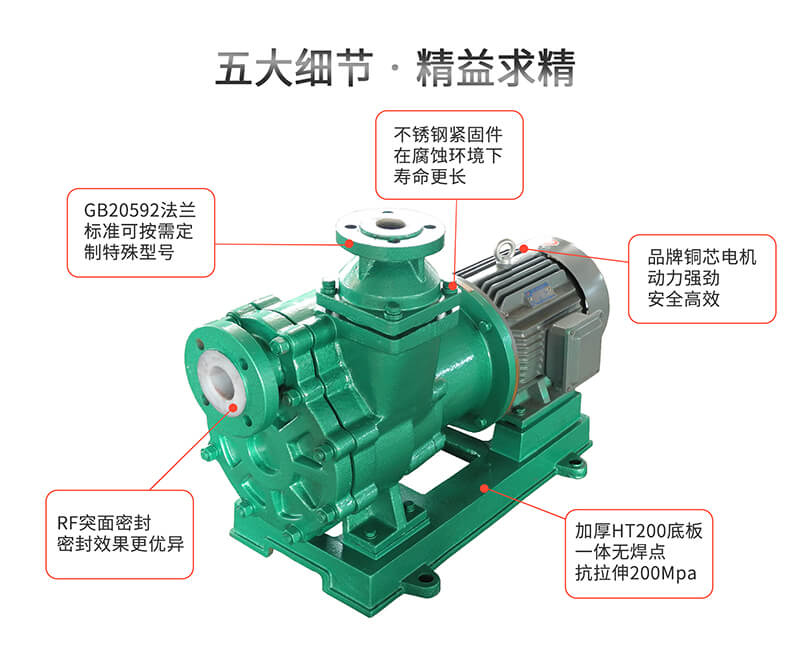

适用领域优势说明三维结构图细节展示/优势闭式叶轮转子总成型号参数

序号	型号	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	自吸高度	自吸时间
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	self-priming	self-priming
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(m)	(s )
1	ZCQ40-32-125	5	22	42	φ40	φ32	3	2.2	3	150
		6.3	20
		7	10
2	ZCQ40-32-160	3	34	24	φ40	φ32	3	4	3	150
		6.3	32
		7.5	28
3	ZCQ50-40-125	10	22	42	φ50	φ40	3	2.2/3	3	150
		12.5	20
		15	18
4	ZCQ50-32-160	10	34	48	φ50	φ32	3.5	5.5	3	150
		12.5	32
		15	26
5	ZCQ65-50-160	15	32	55	φ65	φ50	4	7.5	3	150
		25	30
		30	25
6	ZCQ80-65-125	35	28	48	φ80	φ65	4.5	7.5	3	180
		50	20
		55	12

安装尺寸尺寸图

序号	型号	外　型　安　装　尺　寸									进口法兰尺寸				出口法兰尺寸
	型号	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	X	c	a	b	n-φd	k	g	i	n-φt
1	ZCQ40-32-160	756	275	180	185	240	190	450	270	95	40	150	110	4-Ф17.5	32	140	100	4-Ф14
2	ZCQ50-32-160	889	470	222	222	416	370	610	420	100	50	165	125	4-Ф17.5	32	140	100	4-Ф17.5
3	ZCQ60-50-160	889	470	222	222	416	370	590	420	100	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5
4	ZCQ80-65-125	970	430	355	215	470	435	550	370	110	80	200	160	8-Ф17.5	65	185	145	4-Ф17.5

尺寸图2

序号	型号	外　型　安　装　尺　寸									进口法兰尺寸				出口法兰尺寸
	型号	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	X	c	a	b	n-φd	k	g	i	n-φt
1	ZCQ40-32-125	684	400	170	208	340	305	510	300	94	40	150	110	4-Ф17.5	32	140	100	4-Ф17.5
2	ZCQ50-40-125	684	400	170	208	340	305	510	300	94	50	165	125	4-Ф17.5	40	150	110	4-Ф17.5

页面版权备注

此ZCQ氟塑料磁力自吸泵描述版权归 “安徽江南泵阀集团有限公司” 所有；本文共被查阅 4,283 次。

当前页面链接：https://www.jnhgbf.com/36662.html

本文关键词：ZCQ, ZCQ氟塑料磁力自吸泵, ZCQ自吸磁力泵, 氟塑料自吸泵, 自吸磁力泵

未经授权，禁止任何站点镜像、采集、或复制本站内容，违者通过法律途径维权到底！

如您对'ZCQ氟塑料磁力自吸泵'想了解更多,可以发送询盘,我们即时回电!
