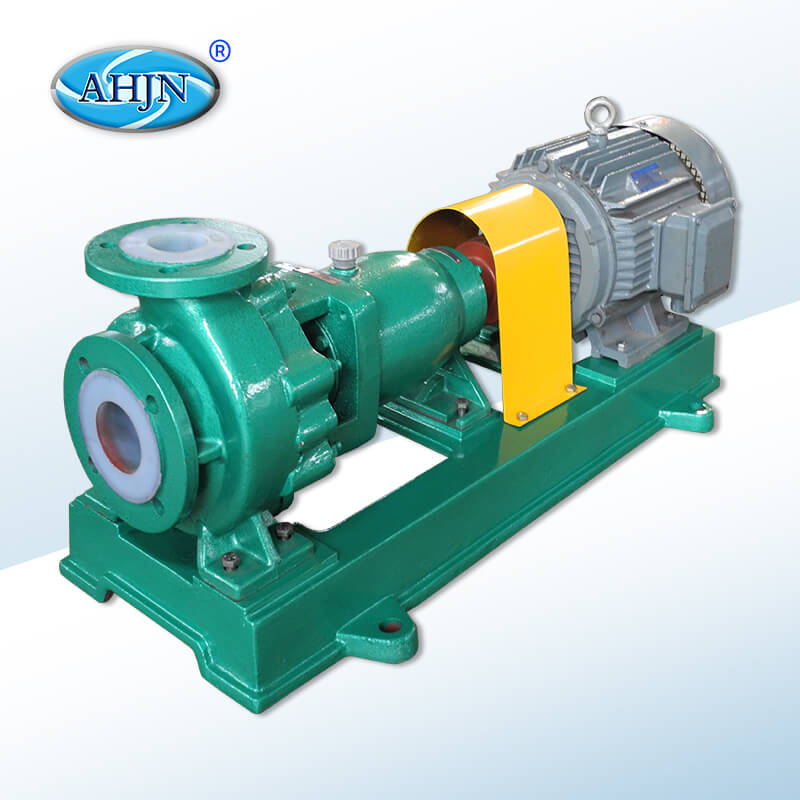

IHF-NS高温氟塑料离心泵

  • 品牌厂家:JiangNan/江南泵业
  • 产品别名:IHF-NS耐高温衬氟泵|IHF-NS四氟离心泵
  • 主要材质:氟塑料
  • 流量范围:2-1800m³/h
  • 扬程范围:3-80m
  • 功率范围:1.5-160Kw
  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或量身定制,支持非标定制。
  • 库存配送:IHF-NS高温氟塑料离心泵有货,全国送货保障!
产品详细描述Detailed description

IHF-NS高温氟塑料离心泵 产品概述

  • IHF-NS系列高温氟塑料泵简称“IHF-NS氟塑料泵”为单级单吸悬臂式离心泵,泵体采用金属外壳内衬可熔性聚四氟乙烯(PFA) ,氟陶合金等耐腐耐磨非金属材料,叶轮、泵盖采用金属嵌件外包可熔性聚四氟乙烯(PFA),氟陶合金压制成型。
  • IHF-NS高温氟塑料离心泵参照IS02858国际标准设计,机械密封采用内装式水冷双端面机械密封。
  • IHF-NS高温氟塑料离心泵广泛应用于含固最15%以下强腐蚀介质、易结品的饱和溶液、强碱等物料输送,适合在150℃的工作温度下连续运行。适应行业:制酸制碱、有色金属冶炼中的饱和电解液、环保行业的脱硫除尘、钢铁行业酸洗酸再生等。

适用领域 优势说明 三维结构图 细节展示/优势 闭式叶轮 氟塑料壳体 NS机封 长泵轴 联轴器 轴承 底板 电机 型号参数


序号 型号(Model) 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 IHF-NS32-25-125 3.6 20 26 32 20 3 1.5 85
2 IHF-NS 32-20-160 3.6 32 20 32 20 3 2.2 90
3 IHF-NS40-25-125 6.3 20 35 φ40 φ25 3 1.5 78
4 IHF-NS40-25-160 6.3 32 32 φ40 φ25 3 2.2 92
5 IHF-NS40-25-200 6.3 50 25 φ40 φ25 3 4 147
6 IHF-NS40-25-250 6.3 80 23 φ40 φ25 3 11 233
7 IHF-NS50-32-125 12.5 20 51 φ50 φ32 3 2.2 90
8 IHF-NS50-32-160 12.5 32 45 φ50 φ32 3 4 125
9 IHF-NS50-32-200 12.5 50 39 φ50 φ32 3 7.5 166
10 IHF-NS50-32-250 12.5 80 35 φ50 φ32 5 11 235
11 IHF-NS50-32-315 12.5 110 20 φ50 φ32 5 30 300
12 IHF-NS65-50-125 25 20 62 φ65 φ50 3.5 3 99
13 IHF-NS65-50-160 25 32 57 φ65 φ50 3.5 5.5 146
14 IHF-NS65-40-200 25 50 52 φ65 φ40 3.5 11 214
15 IHF-NS65-40-250 25 80 49 φ65 φ40 3.5 18.5 297
16 IHF-NS80-65-125 50 20 66 φ80 φ65 4 5.5 146
17 IHF-NS80-65-160 50 32 64 φ80 φ65 4 11 214
18 IHF-NS80-50-200 50 50 63 φ80 φ50 4 15 230
19 IHF-NS80-50-250 50 80 57 φ80 φ50 4.5 30 393
20 IHF-NS100-80-125 100 20 66 φ100 φ80 4.5 11 215
21 IHF-NS100-80-160 100 32 71 φ100 φ80 5 15 254
22 IHF-NS100-65-200 100 50 67 φ100 φ65 5 30 382
23 IHF-NS100-65-250 100 80 65 φ100 φ65 5 45 540
24 IHF-NS125-80-160 160 32 70 φ125 φ80 5 30 477
25 IHF-NS125-100-200 200 50 65 φ125 φ100 6 55 630
序号 型号(Model) 转速(Rev) =1450r/min   介质密度(Medium density)=1000kg/
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 IHF-NS40-25-125 3.2 5 32 φ40 φ25 3 0.55 70
2 IHF-NS40-25-160 3.2 8 28 φ40 φ25 3 0.55 75
3 IHF-NS40-25-200 3.2 12.5 23 φ40 φ25 3 0.55 80
4 IHF-NS40-25-250 3.2 20 20 φ40 φ25 2 1.5 85
5 IHF-NS50-32-125 6.3 5 45 φ50 φ32 3 0.55 73
6 IHF-NS50-32-160 6.3 8 40 φ50 φ32 3 0.55 91
7 IHF-NS50-32-200 6.3 12.5 33 φ50 φ32 3 1.1 105
8 IHF-NS50-32-250 6.3 20 30 φ50 φ32 5 1.5 128
9 IHF-NS65-50-125 12.5 5 55 φ65 φ50 3.5 0.55 80
10 IHF-NS65-50-160 12.5 8 51 φ65 φ50 3.5 1.1 92
11 IHF-NS65-40-200 12.5 12.5 46 φ65 φ40 3.5 1.5 110
12 IHF-NS65-40-250 12.5 20 43 φ65 φ40 3.5 3 140
13 IHF-NS80-65-125 25 5 64 φ80 φ65 4 1.1 110
14 IHF-NS80-65-160 25 8 62 φ80 φ65 4 1.5 110
15 IHF-NS80-50-200 25 12.5 57 φ80 φ50 4 2.2 120
16 IHF-NS80-50-250 25 20 53 φ80 φ50 4.5 4 140
17 IHF-NS100-80-125 50 5 64 φ100 φ80 4.5 1.5 130
18 IHF-NS100-80-160 50 8 68 φ100 φ80 5 2.2 140
19 IHF-NS100-65-200 50 12.5 64 φ100 φ65 5 4 320
20 IHF-NS100-65-250 50 20 62 φ100 φ65 5 7.5 350
21 IHF-NS125-80-160 80 8 69 φ125 φ80 5 4 300
22 IHF-NS125-100-200 100 12.5 64 φ125 φ100 6 7.5 375
23 IHF-NS125-100-250 100 20 63 φ125 φ100 6 15 386
24 IHF-NS125-100-315 100 32 60 φ125 φ100 3 18.5 480
25 IHF-NS150-125-250 200 20 67 φ150 φ125 7 22 500
26 IHF-NS150-125-315 200 32 65 φ150 φ125 7 45 660
27 IHF-NS150-125-400 200 50 61 φ150 φ125 7 75 860
28 IHF-NS200-150-250 400 20 69 φ200 φ150 7.5 45 680
29 IHF-NS200-150-315 400 32 68 φ200 φ150 7.5 75 940
30 IHF-NS200-150-400 400 50 63 φ200 φ150 7.5 110 1160
31 IHF-NS300-250-400 1150 40 70 φ300 φ250 8 200 2300

安装尺寸 尺寸图


序号 系列型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model  L S P f W T H h D c a b n-φd k g i n-φt
1 IHF-NS40-25-125 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
2 IHF-NS40-25-160 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
3 IHF-NS40-25-200 1025 650 160 80 450 385 440 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
4 IHF-NS40-25-250 1224 740 208 100 490 440 485 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
5 IHF-NS50-32-125 950 605 155 80 395 335 352 212 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
6 IHF-NS50-32-160 950 605 155 80 395 335 392 232 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
7 IHF-NS50-32-200 1075 650 160 80 450 385 440 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
8 IHF-NS50-32-250 1224 740 208 100 490 440 485 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
9 IHF-NS65-50-125 995 600 160 80 395 335 352 212 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
10 IHF-NS65-50-160 1075 650 155 80 435 385 392 232 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
11 IHF-NS65-40-200 1240 735 205 100 500 425 440 260 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
12 IHF-NS65-40-250 1314 850 200 100 490 435 505 280 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
13 IHF-NS80-65-125 1095 650 185 100 450 385 392 232 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
14 IHF-NS80-65-160 1240 740 205 100 500 435 440 260 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
15 IHF-NS80-50-200 1240 740 205 100 500 435 460 260 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
16 IHF-NS80-50-250 1522 945 265 125 600 535 505 280 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
17 IHF-NS100-80-125 1335 740 210 100 500 435 440 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
18 IHF-NS100-80-160 1335 850 200 100 500 435 460 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
19 IHF-NS100-65-200 1543 945 240 100 610 535 520 300 24 100 220 180 8-φ17.5 65 185 145 4-φ17.5
20 IHF-NS100-65-250 1640 940 260 125 600 550 575 325 28 100 220 180 8-φ17.5 65 185 145 4-φ17.5
21 IHF-NS125-80-160 1543 945 260 125 600 535 520 300 24 125 250 210 8-φ17.5 80 200 160 8-M16
22 IHF-NS125-100-200 1714 1060 300 125 660 600 695 410 28 125 250 210 8-M18 100 220 180 8-M16
23 IHF-NS125-100-250 1395 940 260 140 540 490 605 325 24 125 250 210 8-φ17.5 100 220 180 8-φ17.5
24 IHF-NS125-100-315 1520 940 260 140 540 490 665 350 28 125 250 210 8-φ17.5 100 220 180 8-φ17.5
25 IHF-NS150-125-250 1540 940 260 140 540 490 705 350 24 150 285 240 8-φ22 125 250 210 8-φ17.5
26 IHF-NS150-125-315 1685 940 265 140 620 550 795 440 28 150 285 240 8-φ22 125 250 210 8-φ17.5
27 IHF-NS150-125-400 1840 1060 300 140 670 600 875 475 28 150 285 240 8-φ22 125 250 210 8-φ17.5
28 IHF-NS200-150-250 1674 940 285 160 620 550 440 815 25 200 340 295 12-φ23 150 285 240 8-φ22
29 IHF-NS200-150-315 1890 1060 320 160 660 600 875 475 28 200 340 295 12-φ23 150 285 240 8-φ22
30 IHF-NS200-150-400 2145 1240 340 180 790 720 945 495 36 200 340 295 12-φ23 150 285 240 8-φ22
31 IHF-NS250-200-250 1945 1060 385 225 670 600 945 510 28 250 405 355 12-φ26 200 340 295 12-φ22
32 IHF-NS300-250-315 2400 1240 463 300 790 720 1080 580 36 300 460 410 12-φ22 250 405 355 12-φ22
33 IHF-NS300-250-400 2480 1240 463 300 790 720 1080 580 36 300 460 410 12-φ22 250 405 355 12-φ22
