什么是管道泵?立式管道泵性能及装配知识详解

来源:www.jnhgbf.com   时间:2020-06-13 08:21:45   热度:131℃

文章摘要

导读:本文是由安徽江南泵阀集团于2020-06-13 08:21:45发布的关于:管道泵立式管道泵什么是管道泵的资讯,其主要内容为:什么是立式管道泵,管道泵的性能有哪些,如何装配管道泵.下面安徽江南泵业小编就这些问题做一个简单的知识普及,通过文章的阅读,可以从中找到答案!...

  什么是立式管道泵管道泵的性能有哪些,如何装配管道。下面安徽江南泵业小编就这些问题做一个简单的知识普及,通过文章的阅读,可以从中找到答案!

什么是管道泵

  相关文章推荐:《管道离心泵的工作原理及使用方法

  概念:

  管道泵(又名增压泵),是单吸单级离心泵的一种,属立式结构,因其进出口在同一直线上,且进出口径相同,仿似一段管道,可安装在管道的任何位置,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。 管道离心泵的基本构造是由六部分组成的分别是叶轮,泵体,泵轴轴承,密 封环,填料函。叶轮是离心泵的核心部分,直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,泵的运行平稳,震动噪音低。 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。

  安装:

  安装时,应选距输送液近的地方,使泵装在具有小的吸入高度和短的吸入管路处

  注意:应切实保持机组与周围的障碍物的距离大于150㎜,使电机风扇有获得足够空气来源。

  当泵使用在振动要求比较严格的地方,可以使用减振器(垫),须按厂家的指导进行安装。

  管道的安装应可靠固定,紧靠泵法兰处的管路支承应有足够的刚性,不得让泵承受管道的重量压力。

  泵组的安装应避免太阳的直射和雨淋。

  泵的进口应安装真空压力表,出口法兰应安装压力表,以观察和控制泵的运行情况。压力表的量程应为实际压力的2~3倍为宜。

  泵的进口和出口管路应装设闸阀,以方便维修和运行调节。

  接线:必须按铭牌要求正确接线,接线时,接线端必须牢固,不允许有松动,否则,会造成接触不良而导致缺相烧机。为切实保持电机可靠运行,电器开关处应装上过载保护装置,并根据电机铭牌上的电流要求调整保护装置的设定值的大小。

  警告:如不安装过载保护装置,会因出水阀门全开时,偏大流量运行时或某种情况下电流突然增大造成过载使电机烧坏。

  在吸入状态(水位低于叶轮轴线或水位低于泵吸入口轴线),标准大气压时,泵的安装高度

  H安=10-(NPSH)r-0.5-hw,hw为吸入管路的阻力损失(公式中的计算单位:m)。

  若从水池中抽水时,泵吸入口前的直管段长度不应小于入口直径的3倍,吸入管口浸入水面下的深度应大于入口直径的1.5倍且不小于500㎜。吸入管口距池壁距离应大于1.5倍口径,距池底应大于1.5倍口径且不小于500㎜,并应加设滤网,滤网总面积不应小于吸入管口面积的2~3倍。

  注意:吸入管水平段管路的安装应逆水流方向稍向下倾斜,防止窝气。

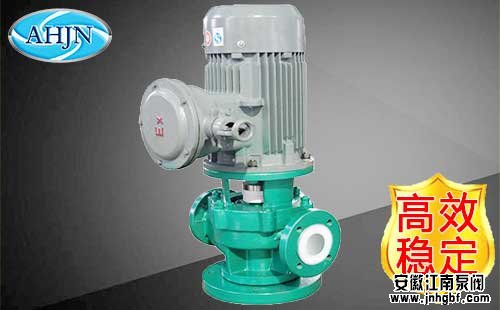

立式管道泵

  装配

  把挡水圈压入电机轴上,将中座用螺栓紧固于电机上。

  在机械密封静环的胶圈外涂上凡士林等润滑剂后,把静环组件顺轴压入中座,并在密封面涂上清洁油脂,装上其它密封部件,装上平键、叶轮及止动垫圈,并用螺栓压紧。

  注意:机械密封静环的密封胶圈在安装时容易偏侧,这将导致机封泄漏,安装时应仔细检查。

  在中座的密封端面上涂上适量油脂,装上O形圈。安装O形圈时,密封圈容易脱落和折叠,请小心以免造成漏水

  吊起电机组件,叶轮向下,徐徐的套入泵体内,然后用螺栓紧固,装上各管堵及放气螺塞。

  手转动转子,检查有否卡滞现象。

管道泵

  维护:

  应经常检查运转过程中是否平稳,机械密封的磨损及泄漏情况,及时更换密封件,防止压力水进入电机。

  经常检查电机外壳的温度变化,泵正常运转,电机温升允许达80℃,必要时须进一步检查电机电流是否有超载和三相电流不平衡的现象。

  经常检查进水池有无漂浮物及水位的变化情况,若进水池降到低水位以下时,泵应停止运行,以免发生汽蚀,损坏叶轮。必要时,可调节闸阀,适当减少泵的出水量,促进水池水位回升。

  注意压力表和电流表的变化,发现异常,及时采取相应措施。

  泵长期停用时,应排净积水,去除锈垢,涂上防锈油脂。
