氟合金管道泵零部件解析及实际优点

来源:www.jnhgbf.com   时间:2020-05-30 08:17:03   热度:131℃

文章摘要

导读:本文是由安徽江南泵阀集团于2020-05-30 08:17:03发布的关于:管道泵氟合金管道泵单吸单级离心泵的资讯,其主要内容为:氟合金管道泵是单吸单级离心泵的一种,属立式结构,过流部件使用铸铁衬FEP使用或是衬PFA,代替了不锈钢、钛合金等贵重金属的应用,适用传输任何浓度强酸、强碱、强防腐蚀性液体,构造简单首...

  氟合金管道泵是单吸单级离心泵的一种,属立式结构,因其进出口在同一直线上,且进出口口径相同,仿似一段管道,可安装在管道的任何位置故取名为氟合金管道泵(又名增压泵)。 结构特点:为单吸单级离心泵,进出口相同并在同一直线上,和轴中心线成直交,为立式泵

  过流部件使用铸铁衬FEP使用或是衬PFA,代替了不锈钢、钛合金等贵重金属的应用,适用传输任何浓度强酸、强碱、强防腐蚀性液体,构造简单首要由壳体、叶轮盖、拉杆、机封电动机等加工组装而成,壳体、叶轮、泵盖是经过高温熔融的氟合金模压而成,氟塑料工艺使用二次热压,低温退火工艺,切实保持衬塑层的内应力完全释放,大大增大应用寿命。

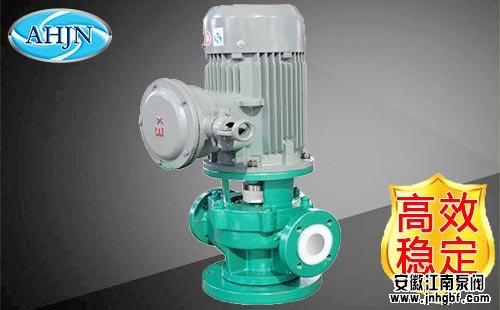

氟合金管道泵

  推荐阅读:《氟合金离心泵入口流速大小对泵有影响吗?

  氟合金管道泵的零部件解析:

  1、电机: 将电能转化为机械能的主要部件

  2、泵座:是泵的主体,起到支撑固定作用

  3、叶轮:离心泵的核心部分,它转速高、出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失

  叶轮的分类:

  开式叶轮:适用于输送含有较大量悬浮物的物料,效率较低,输送的液体压力不高   半闭式叶轮:适用于输送易沉淀或含有含有固体颗粒、纤维等悬浮物颗粒的物料,效率也较低

  闭式叶轮:适用于输送不含杂质的清洁液体 ,效率高

  4、泵轴:电动机相连接,它是传递机械能的主要部件

  5、机械密封:保持贴合并相对滑动而构成的防止流体泄漏的装置

单吸单级离心泵

  氟合金管道泵和氟合金离心泵短支撑架架构差不多,优势是节省空间,实际优点如下:

  1、氟合金管道泵的进水和出水口都是处于同一直线上,并且大小和高度一样,例如进水是DN50,那么出水也一定是DN50,这样大大方便了布管和安装。

  2、氟合金管道泵的泵轴和电机轴是共轴式设计,这样降低了传动过程的能量损失。同时,共轴式设计可以保持同心度良好,这样可以降低泵的噪音和震动。

  3、结构简单。特别是单级立式氟合金管道泵组成非常简单,仅有泵体(带进出水法兰)、泵盖、机械密封、叶轮和加长轴电机组成。配件的互换性好,故障容易排除。

  4、管道式离心泵采用的是自平衡向力的水力模型,切实保持电机轴承和机械密封的使用年限延长。

  5、泵体可以和其他部分方便的分离,这方便了一般的维修比如机械密封或者更换叶轮的时候,可以不用拆除管路及附件,节省时间。

  6、氟合金管道泵是离心泵的水力模型,性能范围十分广泛,不管是工业还是民用基本都能满足绝大部分的用水需求。

  氟合金管道泵可以说是经济的低价泵,不管是工业生产水和冷却塔循环水,还是建筑中央空调循环水、消防给水和生活水管给水增压,管道泵都能完美胜任。
