不锈钢磁力泵结构特点图对应型号详解

来源:www.jnhgbf.com   时间:2020-01-04 08:49:05   热度:164℃

文章摘要

导读:本文是由安徽江南泵阀集团于2020-01-04 08:49:05发布的关于:不锈钢磁力泵不锈钢磁力泵结构不锈钢磁力泵型号的资讯,其主要内容为:不锈钢磁力泵主要包含电机,支架,外磁缸(主动转子),内磁缸(从动转子),隔离罩,滑动轴承,传动轴,叶轮和泵体等.内,外磁缸上有磁性体(如稀土钴永磁)....

  不锈钢磁力泵结构

磁力泵工作原理动画图GIF

  不锈钢磁力泵主要包含电机、支架、外磁缸(主动转子)、内磁缸(从动转子)、隔离罩、滑动轴承、传动轴、叶轮体等。内、外磁缸上有磁性体(如稀土钴永磁),以N-S-N-S……的方式进行排列,内外层则以N-S,S-N……的方式对应。不锈钢磁力泵借助于同性相吸的原理,当外磁缸转动时,内磁缸转子也会跟着转动。泵结构中常见的主要为圆筒形磁力联轴器结构。

JMC不锈钢磁力泵结构

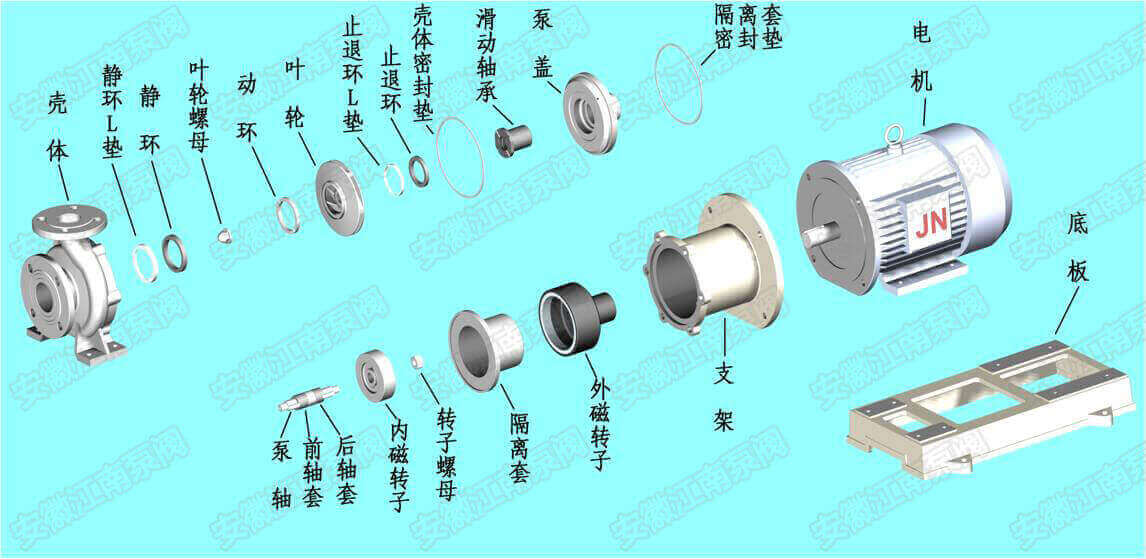

  不锈钢磁力泵结构图

  不锈钢磁力泵特点

  不锈钢磁力泵轴不贯穿整个泵,因此真正完全实现0泄漏,完全密封

  传递扭矩时有过载保护功能。

  由于磁性传递扭矩有涡流损失,效率比一般直接传动的泵效率低。

  受限于磁性传递扭矩的限制,功率一般不是很大。

  泵头里面的轴承一般为滑动轴承,可靠性比较低。

  对隔离罩的要求比较高。

  对装配精度要求比较高。

  联轴器对中要求高。

  对轴向力敏感,一般采用自平衡装置。

  不锈钢磁力泵不能输送带有硬质颗粒的介质。

  不锈钢磁力泵不能输送含有铁磁性杂质。

  严禁干转,避免滑动轴承损坏。

  磁性体随着时间推移,磁性会弱化,甚至消磁。

  超过磁块允许的温度会造成消磁。

  安徽江南不锈钢磁力泵型号
