不同型号氟塑料磁力泵内部结构图解

　　氟塑料磁力传动泵也称氟塑料磁力泵，其显著特点是该泵无轴封部件，即不存在动密封泄漏点。磁力传动泵由泵、磁力传动器、磁力传动泵的固定结构部分和电机组成。其关键部件磁力传动器由外磁转子、内磁转子和不导磁的隔离套组成。其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。

• 氟塑料磁力泵内部结构：主要由壳体，转子，连接架、轴承箱，联轴器，内、外转子，隔离套组成，部分型号内部结构略有差异。

　　1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

　　2、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

　　泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

　　驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

　　3、连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

　　4、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

　　5、内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。

　　6、隔离套：隔离套是能实现磁力泵完全无泄漏这一优点的重要零件。

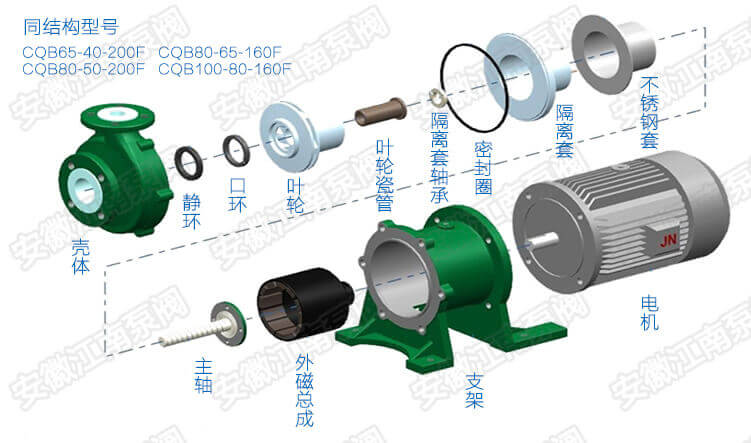

CQB氟塑料磁力泵类型一图解：

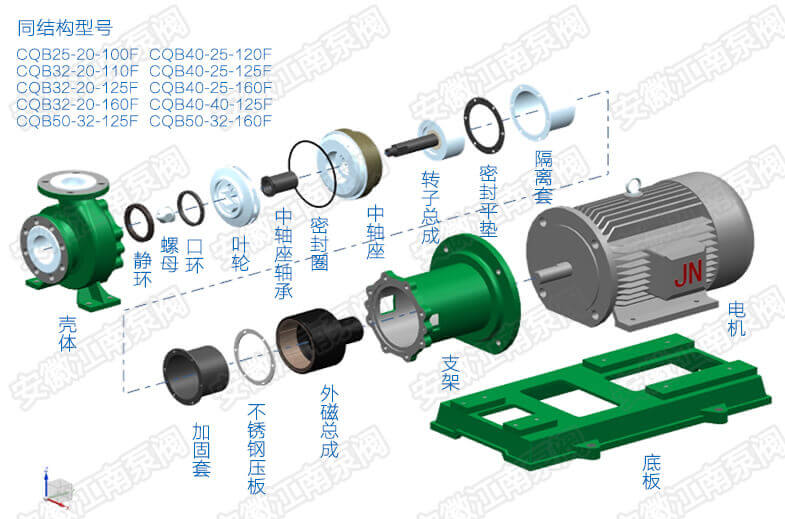

CQB氟塑料磁力泵类型二图解：

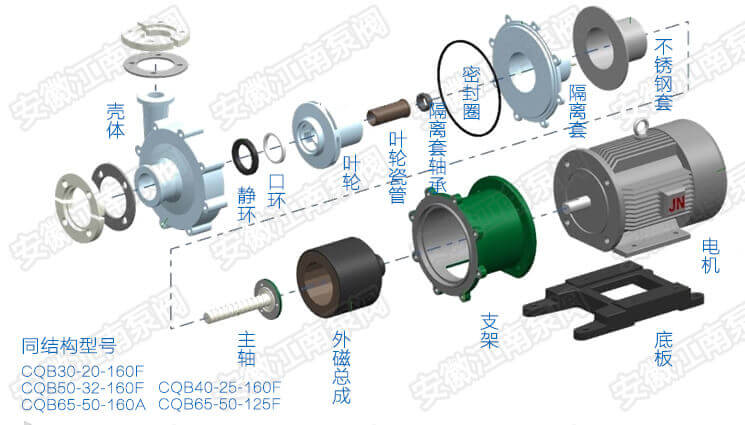

CQB氟塑料磁力泵类型三图解：

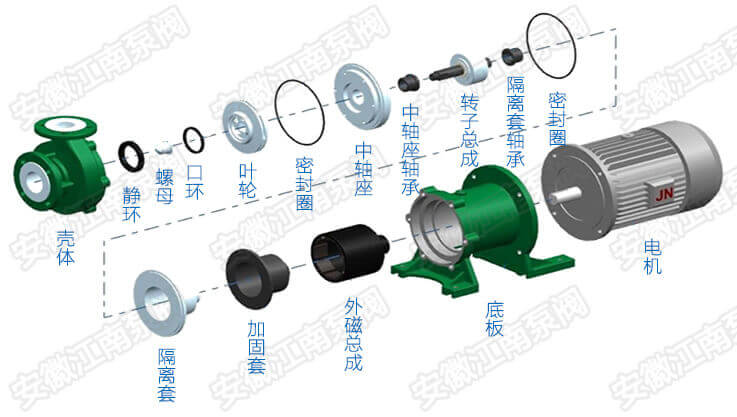

CQB氟塑料磁力泵类型四图解：
